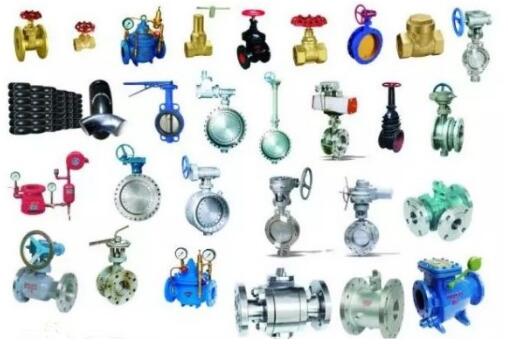

泵浦出口和管道之間需要安裝閥門，以便維修時使用球閥。閥門有很多種，其中球閥、止回閥和調節閥是閥門種類中常見的閥門，各閥門的結構不同，性能也不同，對于球閥、止回閥和調節閥的知識你知道多少呢，下面做出詳細介紹

　　一、球閥

　　公稱通徑DN6~350mm;公稱壓力PN1.0~14.5MPa ;工作溫度196~500℃。該閥在核島系統中約占所用閥門總數的12.8%。

　　二、調節閥

　　為了保證核動力裝置的自動化，要求使用大量的調節，主要功能是以一定的精度保持流量、壓力、溫度、水位等這樣一些規定被調節的參數。

　　調節閥按操縱方式可分為：由外部能源(氣動、液動或電動)來操縱的調節閥;靠工作介質本身而無外部能源操縱的調節閥;手動調節閥;直接作用式調節器。按調節介質流量的方式分：?jiǎn)巫碗p座調節閥、調節閘閥、球形調節閥和蝶形調節閥。在核電廠應用廣的是雙座和單座調節閥。

　　核電站用調節閥技術參數范圍：公稱通徑DN1.5~500mm;公稱壓力PN4.1~68.8MPa;工作溫度538℃。

　　三、止回閥

　　止回閥主要有3種結構，旋啟式止回閥、升降式止回閥和雙板式止回閥。NI中用于一回路的止回閥主要是旋啟式和升降式兩種，旋啟式止回閥的口徑一般都在80mm以上，與閘閥相對應。其結構特點是搖桿的銷軸采用內裝式，固定在閥體內，這主要是為了消除可能形成的漏點。升降式止回閥的口徑一般都在50mm以下，與截止閥相對應。其結構又分不帶彈簧和帶彈簧的兩種。兩種結構各有利弊，帶彈簧的結構復位可靠，能及時回座，但在小壓差的工況下由于流阻大增加能耗，導致閥瓣開不到位而影響流量。不帶彈簧的結構簡單，但容易造成卡阻而不復位，因此必須注意閥瓣與閥蓋內孔的配合間隙和導向長度，并要注意合適的材料匹配。而雙板式止回閥式法蘭，兩塊半圓形的閥板由扭力彈簧控制復位，開啟時介質推動閥板回轉向中軸線并靠，形成一夾角，流體阻力比旋啟式和升降式止回閥小。這種閥的口徑范圍較大，從DN50~700mm。
