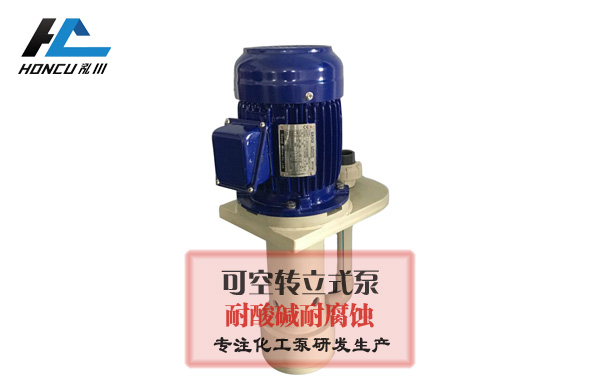

化工液下泵是應用于化工行業中的一種泵，其主要功能是吸送污水，溶液，在安裝液下泵時，泵體也就是進液口直接插入液體之內，不需引用水，直接將化工泵啟動。由于該泵采用間歇運轉的運行方式，并且原泵軸系采用的是分段式多段軸結構。每段軸兩端采用滾動軸承定位，相鄰的兩段軸之間采用的是彈性聯軸器聯接傳遞扭矩。這種結構因為液下深度較長，軸在運行過程中容易發生擺動，同時多段軸結構導致每段軸的擺動方向以及擺動的幅度不一致，各處的軸承承受一個較大的應變力，造成軸承滾子偏磨，聯軸器彈性元件偏磨，以致于軸承及聯軸器彈性元件的壽命被大大削減，這種結構下軸承的潤滑效果難以實現，潤滑脂的更換較為復雜，而且難以對軸承潤滑進行較為直觀有效的檢測，容易導致軸承干磨，嚴重影響了泵運行的穩定性。

　　一、液下泵結構設計

　　結構進行設計，軸系設計為單根軸結構，介質側軸承及中間軸承選用滑動軸承，承受徑向力，材質選用耐介質腐蝕材質，潤滑方式為外沖洗潤滑型式;大氣側選用滾動軸承，承受軸向力，潤滑方式選用為脂潤滑，在大氣側軸承下方安裝一套填料密封將大氣側軸承與介質隔離開，避免介質對軸承的腐蝕。

　　二、軸受力分析

　　軸作為泵的傳動機構，軸及軸系的可靠性直接決定了泵運轉的可靠性，本文分別從軸強度校核、臨界轉速計算和撓度分析等三方面對軸進行綜合分析。

　　1、軸強度校核計算

　　軸強度校核主要是計算軸的小軸徑，在做小軸徑計算之前，先要確定軸的材料，進而確定材料的許用的扭轉剪應力τp，下表3為幾種常用軸材料的τp值。根據介質屬性，選擇40Cr作為軸材料，取τp為35 MPa

　　d-軸端直徑，mm;T-軸所傳遞的扭矩，N?m，T=9550P/n;P-軸所傳遞的功率，kW;τP-許用的扭轉剪應力，MPa;n-軸的工作轉速，r/min ;設計時泵小軸徑處取35mm,大于計算小軸徑13.7?mm。

　　泵軸除校核強度外，要進行剛度計算。剛度計算包括兩部分內容：一是計算軸的撓底，使軸在運轉中的撓度小于轉子和殼體的小間隙。軸運轉中的撓度等于轉子自重引起的靜撓度，加上殘余不平衡質量的離主慣性力引力的動撓度。但是精確地確定轉子的殘余不平衡質量是很困難的，所以一般只用轉子的自重引起的靜撓度，作為近似的比較標準。二是計算軸的臨界轉速，以保證轉子的平衡運行。

　　2、靜撓度及臨界轉速計算

　　n_c-臨界轉速，r/min;E-材料彈性模量，Kgf/cm2; l-兩支撐之間直線距離，cm;a-葉輪離近一支撐點距離，cm;G-作用于軸上的力，Kgf;J-轉動慣量。

　　0.8nc=3475.6 r/min?>?n=2?950r/min,所以臨界轉速滿足要求。

　　3、靜撓度計算

　　y-靜撓度，cm，泵內部小運轉間隙為0.015?cm，0.0047<0>
